Как сделать - «Конструирование базовой выкройки платья (от 10 до 14 лет)»:

Для девочек, у которых начинает формироваться фигура (выпуклость груди), в расчетах основной конструкции, неотрезного платья учитывают верхнюю вытачку. Вытачка при соответствующем моделировании может быть переведена на другие части платья или же скрыта в сборках, складочках, под карманами, клапанами и т. п.

При построении используются следующие мерки (все размеры в сантиметрах):

Рост 142
Обхват шеи 31 (15,5)
Обхват груди 72 (36)
Обхват талии 62 (31)
Обхват бедер 76 (38)
Длина спины 34
Ширина спины 34 (17)
Длина платья 84

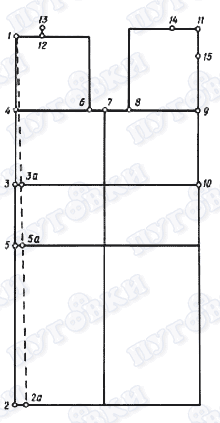

Базисная сетка платья

Конструирование базовой выкройки платья (от 10 до 14 лет)

Чертеж начинают от вертикальной линии, на которой откладывают отрезок 1-2 (см. рисунок), равный длине платья, т. е. 85 см.

1-5 = 34 см длина спинки.

От точки 1 откладывают глубину проймы,которая равна 1/10 мерки обхвата груди плюс 2/10 мерки длины спины, плюс 3 см, т. е. 7,2 + 6,8 + 3=17 см (точка 4).

От точки 3 вниз откладывают высоту бедер, которая равна 1/3 мерки полуобхвата бедер плюс 1 см, т. е, 12,6+1 =13,6 см.

Проводят горизонтальные вспомогательные линии: от точки 1 - линию занижения плеча; от точки 4 - линию глубины проймы; от точки 3 - линию талии; от точки 5 - линию бедер; от точки 2 - линию низа платья.

4-6 = 1/2 мерки половины ширины спины,т. е. 17 см.

Ширина проймы спинки равна 1/8 мерки полуобхвата груди минус 1 см, т. е. 3,5 см (отрезок 6-7).

Ширина проймы переда равна 1/8 мерки полуобхвата груди плюс 1 см, т. е. 5,5 см (отрезок 7-8).

8-9 = 1/2 мерки полуобхвата груди (18 см) минус 2 = 16 см.

Из точки 9 опускают перпендикуляр. Его пересечение с линией талии - точка 10. От точки 10 через точку 9 продолжают вертикальную линию, на которой откладывают длину переда, равную длине спинки плюс 2 см, т.е. 34 + 2 = 36 см (отрезок 10-11). Намеченные точки соединяют и получают верхнюю часть сетки спинки и переда.

От точки 1 вправо откладывают ширину горловины спинки, которая равна 1/3 мерки полуобхвата шеи плюс 1 см, т. е. 6,1 см (точка 12). От точки 12 откладывают высоту горловины, равную 1/3 отрезка 1-12, т. е. 2 см (точка 13).

Ширину горловины переда откладывают от точки 11; она равна 1/3 мерки полуобхвата шеи плюс 0,5 см, т. е. 5,6 см (точка 14).

Глубину горловины переда откладывают от точки 11 на линии середины переда это 1/3 мерки полуобхвата шеи плюс 1 см, т. е. 6,1 см (точка 15).

От точки 3 откладывают на линии талии 1 см (точка 3а). От точки 1 через точку 3а проводят линию спинки до низа.

На выполненной таким образом базисной сетке конструируют основные линии чертежа платья.

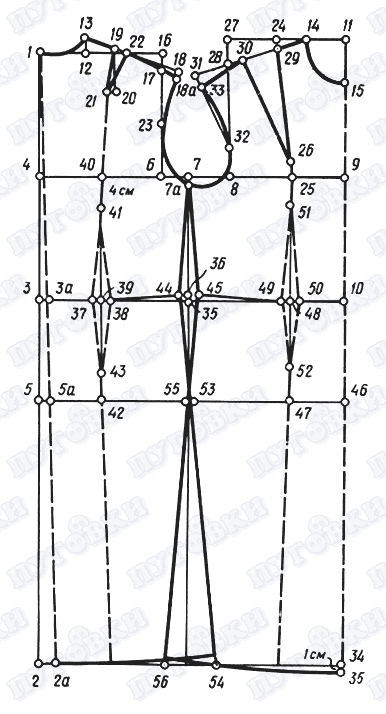

Основной чертеж платья

Конструирование выкройки от 10 до 14 лет

Строят базисную сетку. Точки 13 и 1 соединяют линией горловины спинки (см. рисунок). От точки 16 откладывают длину отрезка 12-13, равную 2 см (точка 17). Точку 13 соединяют вспомогательной линией плеча с точкой 17 и продолжают ее на 2 см (точка 18).

Расстояние вытачки от линии горловины равно 1/3 длины плеча, т. е. 1/3 (13-18) =1/3 х 13,5=4,5 см (точка 19).

Длину вытачки рассчитывают по глубине проймы (отрезок 1-4). В данном случае глубина проймы равна 16,8 см.

Длина вытачки равна 1/3 (1-4)+0,5 =6,1 см (точка 20). От точки 20 откладывают в сторону середины спинки 0,5 см (точка 21).


19-22 = 1,5 см - раствор вытачки.

Отрезок 17-6 делят пополам (точка 23).

От точки 7 углубляют пройму на 1 см (точка 7а). От точки 18 занижают линию плеча на 0,5 см (точка 18а). Точки 18а и 22 соединяют.

После построения верхней части спинки приступают к построению верхней части переда. Точки 14 и 15 соединяют линией выреза горловины.

От точки 14 откладывают 4,5 см длина отрезка 13-19 (точка 24).

От точки 9 по горизонтали откладывают 1/10 мерки обхвата груди, т. е. 7,2 см (точка 25). Точки 24 и 25 соединяют.

Конец вытачки находится на расстоянии 2 см от точки 25 (точка 26). От точки 27 откладывают 1/10 мерки длины переда (длина переда от точки 10 до точки 11 равна 36 см), т. е. 3,6 см (точка 28).

Точки 14 и 28 соединяют вспомогательной линией плеча переда и продолжают ее.

Точка 29 - точка пересечения линий плеча и стороны вытачки. 29-30 = 1/6 мерки полуобхвата груди минус 1 =6 см раствор вытачки.

Точки 30 и 26 соединяют - вторая сторона вытачки. После расчета и построения вытачки строят линию плеча. Длина плеча переда рассчитана по длине плеча спинки минус 0,5 см. В данном случае длина плеча спинки от точки 13 до точки 18 равна 12см, длина плеча переда короче на 0,5 см, т. е. равна 11,5 см.

Отрезок от точки 14 до точки 29 равен 4,5 ск. Оставшиеся 7 см откладывают на вспомогательной линии плеча от точки 30 (точка 31). (14-29) +(30-31) = 11,5 см - длина плеча переда.

От точки 8 откладывают вверх 1/10 мерки полуобхвата груди, т. е. 3,6 см (точка 32).

Точки 32 и 31 соединяют. От точки 31 занижают линию плеча переда на 1/20 мерки полуобхвата груди, т. е. на 1,8 см (точка 33).

Точки 33, 32 и 7а соединяют линией проймы. От точки 34 удлиняют линию середины переда на 1 см. Для лучшей посадки платья на линии талии конструируют вытачки. Раствор их должен соответствовать фигуре ребенка (нормальной, чуть полноватой или худой).

Расчет вытачек на спинке:

1/2 мерки обхвата талии равна 31 см;

31+3=34 см;

34/2 = 17 см;

17 1 =16 см длина талии на чертеже спинки.

Длина талии на чертеже от точки 3а до точки 2а равна 19,5 см, значит,

19,5 - 16 = 3,5 см.

3,5/2 = 1,7 см.

Раствор боковой вытачки меньше глубины вытачки на линии середины на 0,5 см, поэтому раствор боковой вытачки в данном случае равен 1,2 см, а раствор вытачки на линии середины - 2,2 см.

Расчет передних вытачек:

1/2 мерки обхвата талии равна 31 см;

31 +3 = 34 см;

34/2 = 17 см;

17 + 1,5 = 18,5 см длина талии на чертеже переда.

Обхват талии на рисунке от точки 10 до точки 35 равен 21,5 см, значит, 21,5 - 18,5 = 3 см.

3/2 = 1,5 см.

Раствор боковой вытачки также уменьшают на 0,5 см, а раствор передней вытачки увеличивают. В данном случае раствор боковой вытачки равен 1 см, а вытачки на линии середины - 2 см.

От точки пересечения линий талии и боковой линии (точки 35) откладывают 0,5 см вверх (точка 34).

От точки 3а откладывают 1/10 мерки обхвата талии, т. е. 62 см (точка 37). От точки 37 откладывают расчетный раствор вытачки - 2,2 см (точка 38).

Отрезок 37-38 делят пополам (точка 39).

Через точку 39 проводят вертикальную вспомогательную линию до пересечения с линией 4-6 в точке 40 и с линией из точки 5 в точке 42.

От точки 40 вниз откладывают 4 см (точка 41).

От точки 42 вверх откладывают 3,8 см (точка 43) (это 1/10 мерки полуобхвата бедер).

На завышенной линии талии от точки 36 откладывают расчетный раствор боковой вытачки спинки, равный 1,2 см (точка 44).

Точки 44 и 7а соединяют.

Боковая вытачка переда мельче на 1 см боковой вытачки, и раствор ее равен 1 см (точка 45).

Точки 45 и 7а соединяют.

От точки 46 откладывают 1/10 мерки обхвата бедер плюс 0,5 см, т. е. 8,1 см (точка 47).

Точки 26 и 47 соединяют.

Точка пересечения с линией талии 48. Раствор вытачки равен 2 см.

От точки 48 откладывают в обе стороны по 1 см (точки 49 и 50). От точки 26 вниз откладывают 6 см (точка 51).

От точки 47 вверх откладывают 4,8 см (точка 52) (это 1/10 мерки полуобхвата бедер плюс 1 см).

Отрезок 5а-46 необходимо сверить с меркой полуобхвата бедер, прибавляя 2 см. Если есть разность между длиной конструктивной линии и меркой обхвата бедер (обычно у девочек полноватых), производят перерасчет, чтобы платье не получилось слишком узким.

К мерке полуобхвата бедер прибавляют 2 см, т. е. 38+2=40 см.

40/2 = 20 см;

20 1 см =19 см.

От точки 5а откладывают 19 см (точка 53).

Точки 53 и 44 соединяют.

На линии низа откладывают от точки 2а длину отрезка 5а-53 плюс 3 см, т. е. 22 см (точка 54). Точки 54 и 53 соединяют боковой линией.

Обхват бедер спереди рассчитывают следующим образом:

1/2 мерки обхвата бедер равна 38 см;

38+2=40 см;

40/2 = 20 см;

20 + 1,5 = 21,5 см.

От точки 46 откладывают 21,5 см (точка 55).

В данной конструкции точка 55 совпадает с точкой 53. Так как возможен другой вариант, точку 55 поставим на некотором расстоянии от точки 53.

На линии низа от точки 34 откладывают длину отрезка 46-55 плюс 3 см. т.е. 24,5 см (точка 56). Под прямым углом к линии 2а-1 проводят нижнюю линию спинки.

От линии бедер боковые линии переда и спинки уравнивают и вычерчивают линию нижнего среза.
